關于德國威卡WIKA TC10-A熱電偶

維卡集團于1960年成立了德國本土外分公司，目前擁有43個分公司，所有核心市場都配備了先進的生產設施、維護設施、安裝設備和追加服務隊伍。 烏賊( WIKA )構建了全球巨大的銷售網絡，通過戰略性收購擴大了產品系列，為顧客提供了更全面的產品。

熱電偶傳感器是工業上普遍使用的接觸式測溫裝置。 因?yàn)闊犭娕季哂行阅芊€(wěn)定、測溫范圍廣、信號可遠距離傳輸?shù)忍攸c(diǎn)，結構簡單易用。 熱電偶將熱能直接轉換為電信號，輸出直流電壓信號，便于顯示、記錄、傳輸。

熱電偶是感溫元件，是儀表。 直接測量溫度，將溫度信號轉換為熱電動勢信號，用電氣儀表(二次儀表)轉換為被測介質的溫度。 熱電偶測溫的基本原理是，兩個不同成分的材質導體構成閉合電路，兩端有溫度梯度時，電流流過電路，這時，兩端之間存在電動勢<； br/>； 熱電動勢就是所謂的塞貝克效應。 兩種不同成分的均質導體為熱電極，溫度高的一方為工作端，溫度低的一方為自由端，自由端始終處于一定的溫度。 根據熱電動勢和溫度的函數關系，制作熱電偶索引表的分度表在自由端溫度為0℃的條件下得到，根據熱電偶的不同，分度表也不同。

在熱電偶電路中插入第三金屬材料的情況下，如果該材料的兩個接點的溫度相同，則熱電偶產生的熱電勢不變化，即不受第三金屬訪問電路的影響。 因此，在熱電偶測溫時，如果訪問測量?jī)x器測量熱電動勢，則可以得知被測介質的溫度。

熱電偶在測量溫度時要求冷端(測量端為熱端，用導線與測量電路連接的端稱為冷端)的溫度一定，其熱電勢的大小與測量溫度具有一定的比例關系。 測量時，冷端溫度發生變化，嚴重影響測量的準確性。 冷側采取一定措施補償冷側溫度變化的影響稱為熱電偶冷側補償正常。

附件:熱電偶的冷補償計算方法:從毫安測量溫度:冷溫度，轉換為對應的毫安值，加到熱電偶的毫安值上轉換溫度。 由溫度測量毫安:實際溫度和冷端溫度，分別換算為毫安值，減法得到毫安值，即溫度

熱電偶可以根據測量溫度產生電壓信號，特別是高度為1，700 & deg； c的高溫測量應用。 該儀表采用礦物絕緣的護套電纜，具有抗振性能(根據儀表型號、傳感器元件和接液材料的不同而不同)。 其精度等級為一級和二級，分別對應標準品和特殊品，測量誤差符合標準

但是，晶須TC10-A熱電偶測定探針

標準應用程序:

▎工業和實驗室的應用

▎易于維護的交換套圈

功能特性:

▎應用范圍0°； c至1200°； c.c

▎套管電纜制

▎功能安全型( SIL )、帶T32溫度變送器

▎加載彈簧設計

▎防爆

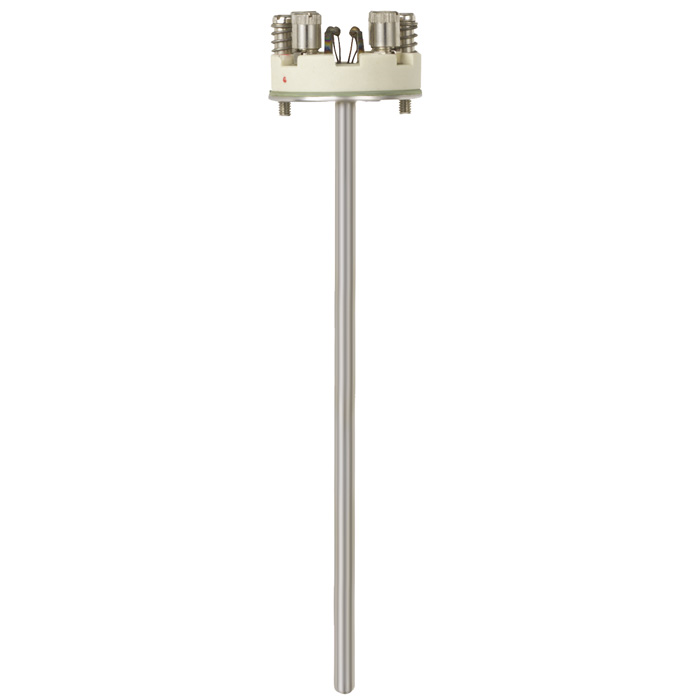

該溫度探頭符合DIN43735標準，所放置的熱電偶測量套圈需要被安裝在保護設備中。 如果沒有護套保護，建議只在特殊情況下操作。 這些測量套圈是用多種礦物絕緣護套電纜制成的。 溫感元件位于測量探頭的底部。 這種設計不僅靈活，抗震性能也很好。 負荷彈簧的設計能夠可靠地測量套圈深深地進入護套的底部。 該溫度檢測桿配備有壓力彈簧，可以按壓護套的底部。

除了DIN格式外，還可以提供客戶要求的特殊版本。 其中包括:

▎不同的插入深度(套圈長度也可自定義)

▎端部安裝套筒，可用于不同內徑的護套

▎無配線塊§；

▎帶發信器

測溫元件的類型、數量、精度可根據實用要求分別選擇。

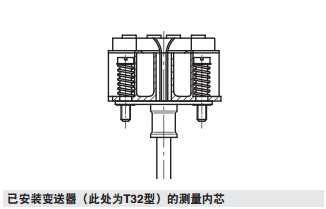

該溫度探頭沒有連接塊，客戶可以自己安裝溫度變送器，也可以選擇晶須溫度變送器。

防爆保護(選購件)

相應類型儀表的防爆等級/適用性注意事項:根據具體類型，測量核心集成到TR10-B中，

在TR10-C、TR10-F、TR81熱阻溫度計中為&ldquo； 書

安Exi&rdquo； 或&ldquo； 不易燃燒的Exn&rdquo； 防爆應用中。 配合適當?shù)谋Ｗo(hù)接頭

可應用于粉塵Ex防爆區域。

除非采用適當?shù)谋Ｗo(hù)接頭，否則無法測量TC10-A型芯

用于危險區域。

傳感器

熱電偶(符合DINEN60584-1標準)

k、j、e、n、t型(單或雙測量設備)

對于安全至關重要的應用，必須考慮整個測量鏈的安全參數。 SIL認證可以評價安全裝置能夠達成的風險削減效果。 TC10-A是核心和適當?shù)臏囟茸兯推?例如T32.1S、TÜ； v認證SIL型適用于依據IEC61508標準開發的防護系統，可作為具備安全功能( SIL2級)的傳感器使用。

合適的護套有助于輕松拆下測量芯并進行校準。 更匹配的測量點是根據護套、溫度計(內置TR10-A測量核心)和IEC61508標準開發的T32.1S變送器。 這種測量點提供了高可靠性和長壽命。

詳細咨詢:德國威卡WIKA TC10-A熱電偶
